抽屉式除铁器的产品说明及示意方式


一、适应范围：

抽屉式磁性过滤器（抽屉式粉料除铁器）主要用于清除粉状、片状、颗粒状等原料中的铁磁性杂质，广泛适用于陶瓷、电力、矿业、塑料、化工、橡胶、制药、食品、环保、颜料、染料、电子、冶金等行业。

二、工作原理：

抽屉式粉料除铁器是将采用优质不锈钢管和高B值稀土合金钕铁硼等原料，并使用特殊的制作方法制作而成的磁性过滤棒（磁棒），固定在由优质不锈钢板材制成的抽屉式框架中，构成磁性过滤器。当含铁的物料通过时，受到磁力棒的吸引，将含铁的物质牢固的吸附在管壁上，以保证设备的完好和产品的安全。

三、产品特点：

低能耗、无污染、结构简单、安装方便、磁棒采用交错式排列方式，磁间距设计周密，使强磁区域得以更加充分的利用。

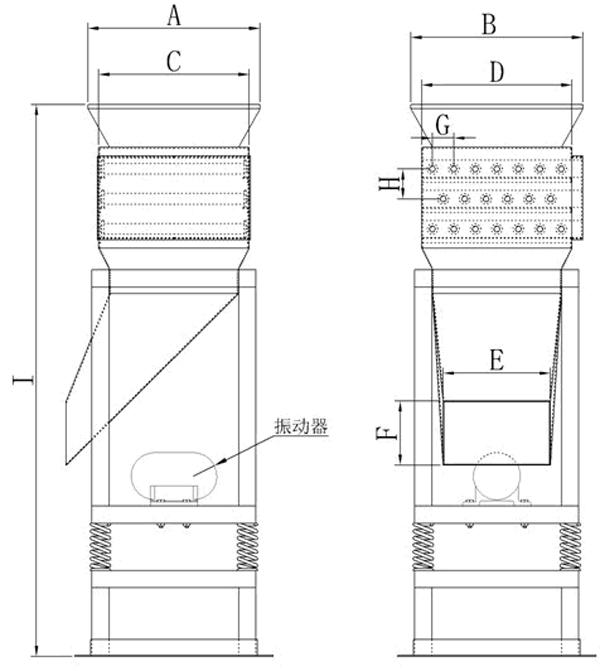

抽屉式除铁器示意方式：

(表面材质：不锈钢SUS304或SUS316)

四、举例说明：

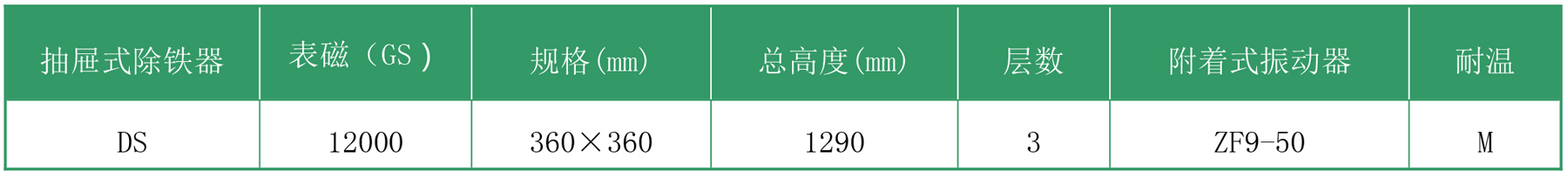

【DS  12000  360×360  1290  3  ZF9-50  M 】

12000GS：表示磁棒的磁力要求；12000GS表示磁棒表磁12000GS。

360×360×360：表示具体的规格，前面一组数字表示箱体长度，中间一组数字表示箱体宽度，最后一组数字表示箱体的高度，可根据客户要求定制。

1390：表示除铁器的总高度是1390mm，计算单位是毫米；除铁器总高度及出料口距离地面的垂直高度可根据客户要求定制。

3：表示抽屉式除铁器的抽屉数量，1个抽屉有一排或两排磁棒,可根据客户要求定制。

ZF9-50：表示附着式振动器的型号，型号分两种：①ZF9-50，②ZF18-50；不用振动器用N表示。（振动器技术数据如下表）

M：表示耐温；耐温要求。

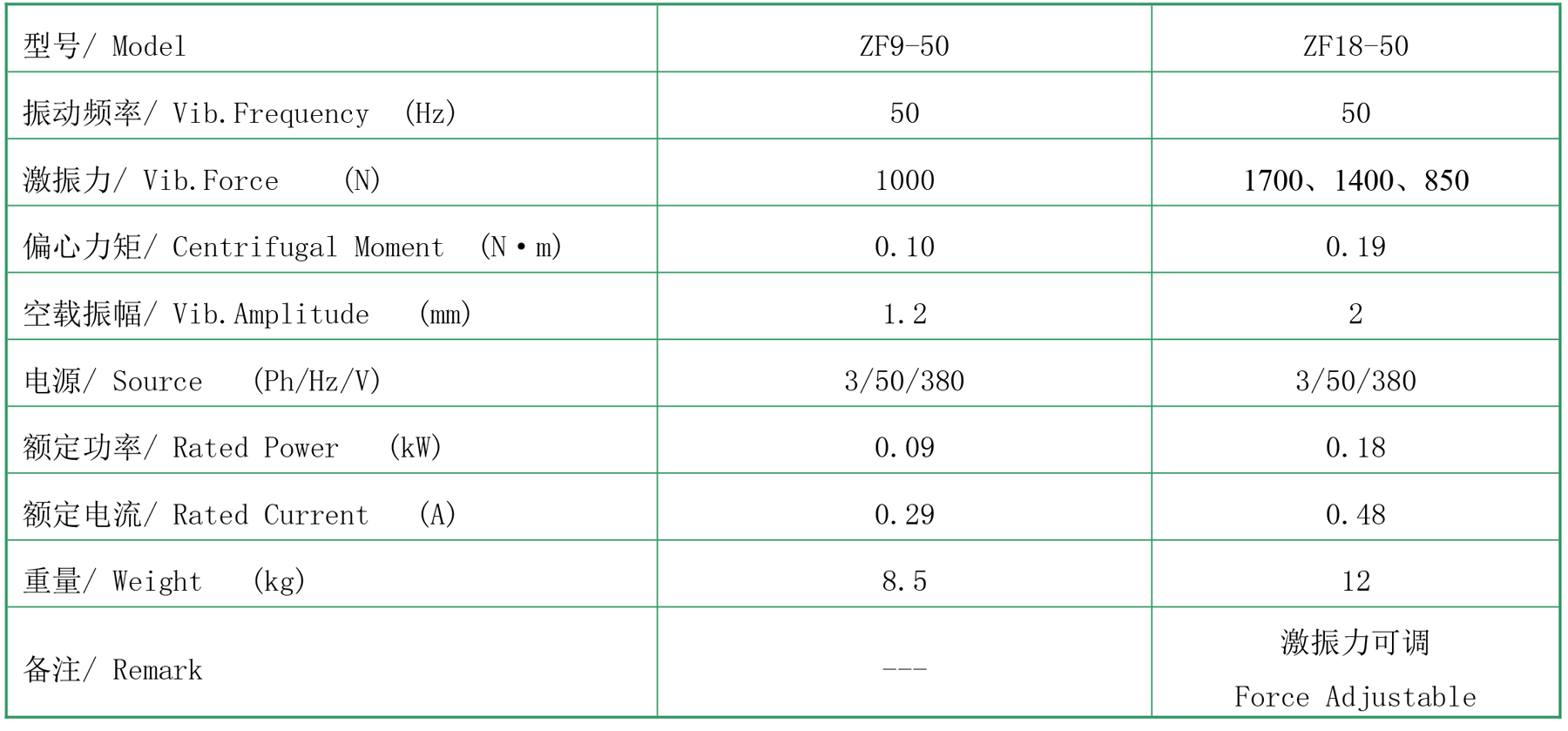

附着式振动器技术数据/TECHNICAL DATA

抽屉式除铁器规格及交付说明：

抽屉式除铁器的规格比较多，一般按照客户要求定制，表磁最高为12000GS。3件以内订单回签以后2周内交货。

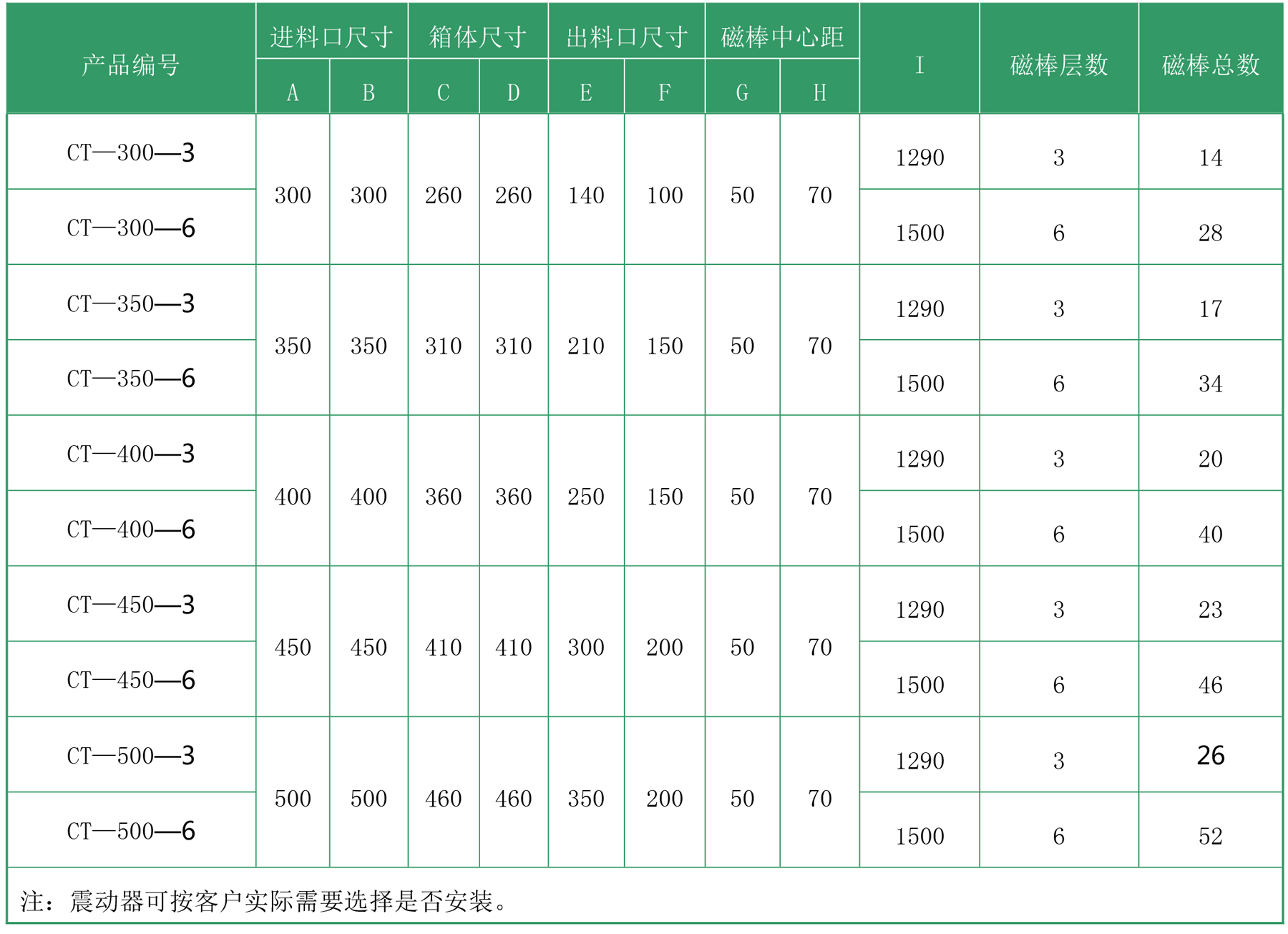

常用规格及技术参数详见下表：（也可根据客户现场实际情况定制）

清理式除铁器产品说明及示意方式

一、适应范围：

易清理式磁性过滤器（易清理式粉料除铁器）主要用于清除粉状、片状及颗粒状原料中的铁磁性杂质，广泛适用于陶瓷、电力、矿业、塑料、化工、橡胶、制药、食品、环保、颜料、染料、电子、冶金等行业。

二、工作原理：

易清理式磁性过滤器是将采用优质不锈钢管和高B值稀土合金钕铁硼等材料，并使用特殊的制作方法制作而成的磁性过滤棒（磁棒），固定在由优质不锈钢板材制成的框架中，构成磁性过滤器。当含铁的物料通过时，受到磁力棒的吸引，将含铁的物质牢固的吸附在管壁上，以保证设备的完好和产品的安全。


三、产品特点：

无能耗、无污染、易清理、采用隔离式脱铁方式，结构简单、安装方便，方便快捷。可安装于生产线输送管道中或出料口处，节约空间，安装方便，磁棒采用交错式排列方式，磁间距设计周密，使强磁区域得以更加充分的利用。

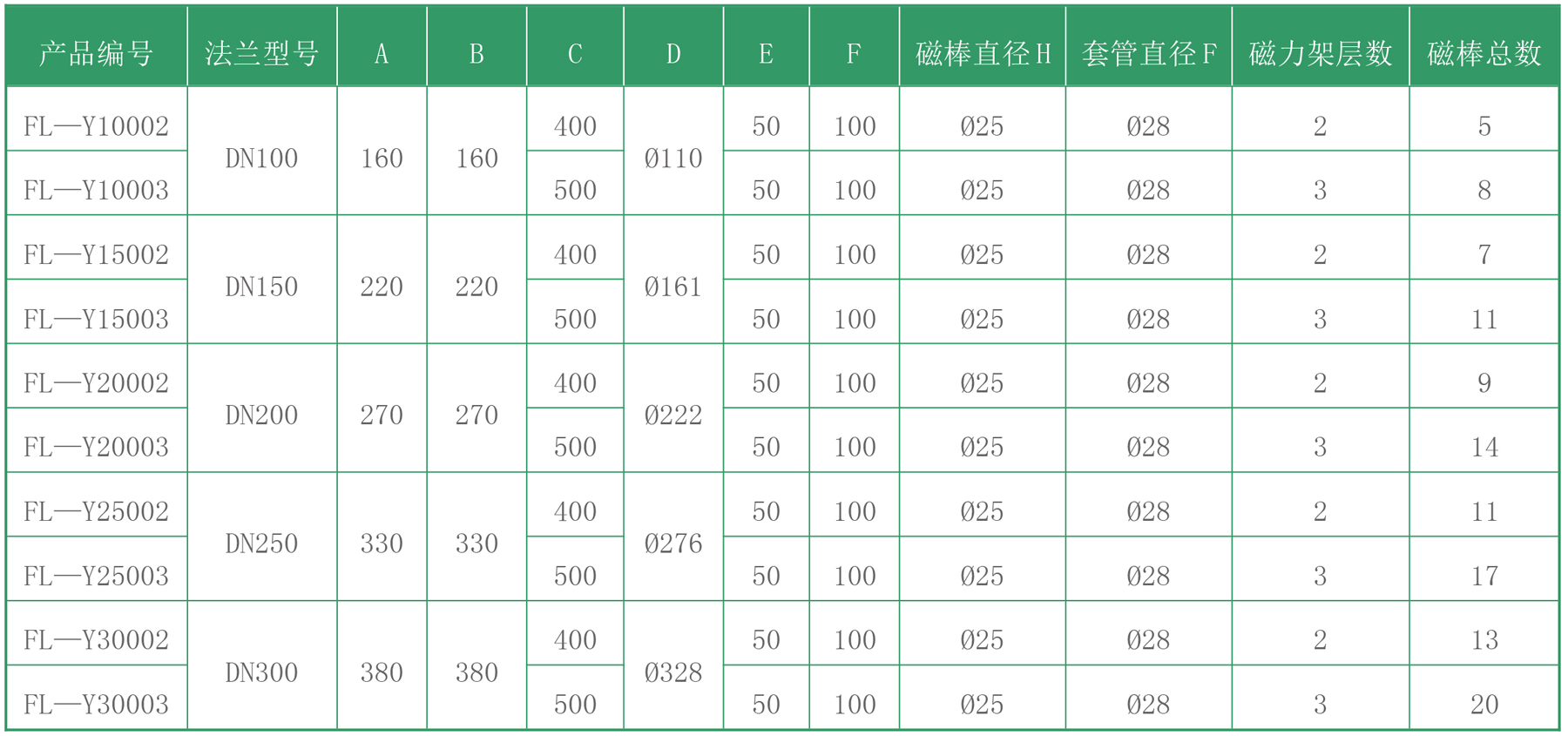

四、易清理式管道除铁器规格及交付说明：

易清理式管道除铁器的规格比较多，具体尺寸可按客户实际情况设计制造。3件以内订单回签以后2周内交货。

悬挂式永磁除铁器产品说明及示意方式

一、适应范围：

悬挂式永磁除铁器主要用于清除颗粒状、片状及块状（如玉米，糖，面粉，矿砂，炉渣，塑料，木屑等）物料中的铁磁性杂质（如螺栓、螺母、铁钉、铁丝、铁渣等），广泛适用于陶瓷、电力、矿业、塑料、化工、橡胶、制药、食品、环保、颜料、冶金等行业。

二、工作原理：

悬挂式永磁除铁器是采用优质不锈钢板材或A3钢板和高B值稀土合金钕铁硼或优质磁钢，并采用特殊的制作方法制作而成。可以悬挂在输送带、料槽、管道、饲料盘、传送带上方或末端，构成磁性过滤器。当含铁的物质通过时，受到磁板的吸引，将含铁的物质牢固的吸附在板壁上，以保证设备的完好和产品的安全。

三、产品特点：

无能耗、无污染、可安装于生产线输送带上方、输送管道中或出料口处，节约空间，安装方便，磁板采用稀土合金钕铁硼作为磁源，结构简单，使用寿命长，规格样式可按照客户使用要求及现场情况任意更改定制。

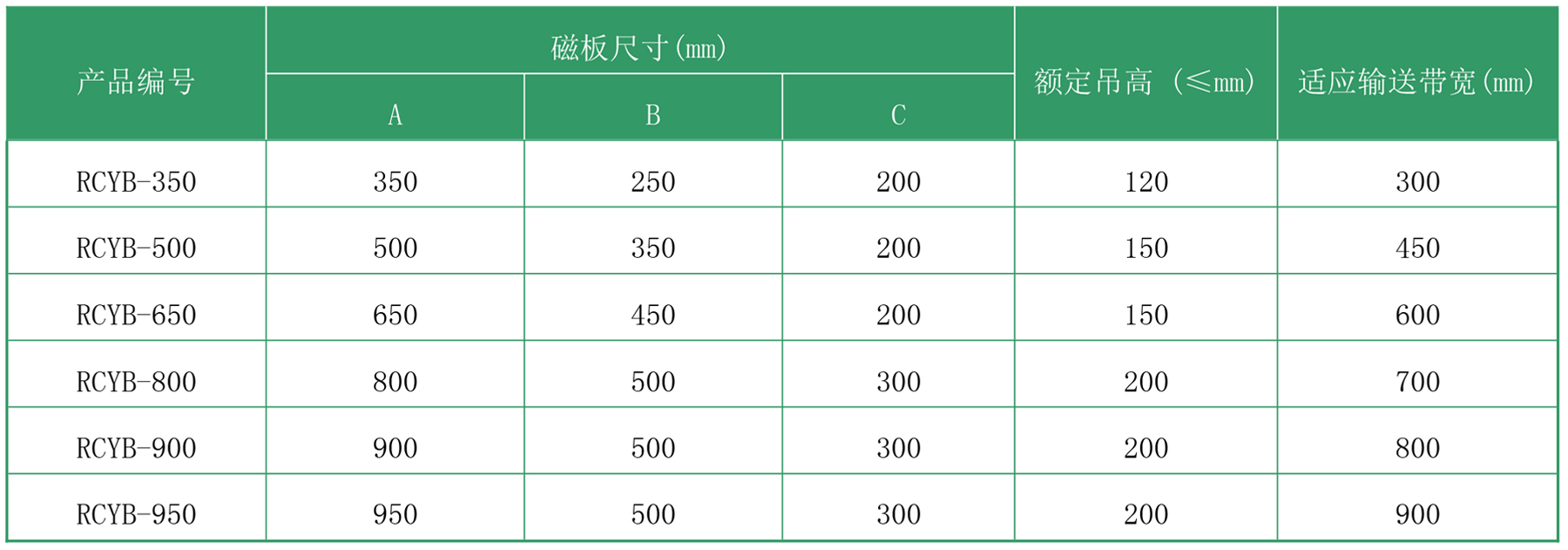

四、磁板常规产品尺寸表及交付说明：

磁板的规格比较多，一般按照客户要求定制。3件以内5天交货。
